主機板(Motherboard or Mainboard)
電腦的核心元件，提供插槽給處理器、顯示卡、音效卡、硬碟、記憶體、光碟機與其他外接周邊裝置，亦有內建裝置，使得各硬體元件能整合運作，主機板上最重要的元件是晶元組(Chipset)，晶元組通常由北橋與南橋組成，亦有單晶片設計，以增強其效能，晶元組主要提供一個通用平台給不同裝置連接，並且控制不同裝置間的溝通，其晶片內部通常包含內建顯卡與音效卡，對外亦支援不同擴充插槽，如處理器、PCI、ISA、AGP與PCI Express，而一些高價主機板亦整合紅外通訊技術、藍芽與802.11(Wi-Fi)等功能，可見，主機板上晶片組的功能決定主機板的價值，而且主機板的規格幾乎由晶片組所決定。
主機板主要組成
通常主機板上較重要的元件有
(1)中央處理器(CPU)插槽
(2)記憶體插槽
(3)南橋
(4)北橋
(1)中央處理器插槽(CPU Socket)
不同主機板系列使用不同的CPU插槽，以支援不同的CPU，前期CPU插槽根據出廠次序命名，後期CPU插槽的數字大多與CPU針腳數量相同，因此，選購CPU需注意其針腳數目與插槽是否相符，目前CPU主流為Intel與AMD，其處理器插槽如下：
Intel處理器插槽
●Socket 6 - 80486DX4
●Socket 7 - Intel Pentium OverDrive 和 Pentium MMX、AMD K5、K6、K6-2、K6-3、K6-2+、K6-3+、Rise mP6、IDT/Centaur 的WinChip、WinChip2和一些IBM及Cyrix處理器
●Socket 8 - Pentium Pro
●Slot 1 - Pentium II、Pentium III和Celeron(233MHz—1.13GHz)
●Slot 2 - Pentium II Xeon、Pentium III Xeon處理器(Pentium II/III 核心)
●Socket PAC418 - Itanium處理器
●Socket PAC611 - Itanium 2處理器
●Socket 370 - Celeron 和 Pentium III(800MHz—1.4GHz)
●Socket 423 - Pentium 4 和 Celeron(建基於Willamette核心)
●Socket 478 - Pentium 4 和 Celeron(建基於Northwood、Prescott，以及Willamette 核心)
●Socket 479 - Pentium M 和 Celeron M(建基於 Banias 和Dothan 核心)
●Socket 480 - Pentium M(建基於Yonah核心)
●Socket 603/604- Xeon 建基於Northwood 和Willamette Pentium 4核心
●LGA 775 - Pentium D和Pentium 4和Pentium XE和Celeron、Intel Core 2處理器(建基於Northwood和Prescott、Presler及Conroe核心)
●LGA 771 - Xeon處理器
●LGA 1156 - Core i3、Core i5、Core i7處理器
●LGA 1366 - Core i7，Core i9處理器
●LGA 1155 - Sandy Bridge Core i3，Sandy Bridge Core i5，Sandy Bridge Core i7處理器
●LGA 2011 - Sandy Bridge E Core i7處理器，對應X79晶片組
●LGA 1150 - Haswell Core i3, Haswell Core i5, Haswell Core i7處理器
AMD Socket A 主機板
●Slot A - Athlon 處理器
●Socket 462(即是 Socket A)- Athlon、Athlon XP、Sempron、和Duron處理器
●Socket 754 - 低階Athlon 64 和 Sempron 處理器，只支援單通道DDR Ram
●Socket 939 - Athlon 64 和 Athlon 64 X2和Athlon 64 FX 處理器，支援雙鍊結DDR Ram和雙核心技術
●Socket 940 - Opteron 和早期 Athlon 64 FX 處理器
●Socket AM2 - Athlon 64 及 Sempron處理器，支援雙通道DDR-II Ram(有940支針腳，但排列跟Socket 940不同)
●Socket AM2+ - Athlon 64、Sempron處理器及最新的 Phenom 處理器，支援雙通道DDR2(內建核心顯示卡，支援HT3.0等技術)
●Socket AM3 - AthlonⅡ、PhenomⅡ、SempronⅡ處理器，支援雙通道DDR2(向下相容AM2+介面)
●Socket AM3+ - AMD FX系列向下相容AM3介面
●Socket FM1 - AMD APU系列 - A4、A6、A8處理器，核心代號是Llano，支援雙通道DDR3 1866記憶體，內建核心顯示卡
●Socket FM2 - AMD APU系列 - A4、A6、A8、A10處理器, 核心代號是Trinity,支援雙通道DDR3 1866記憶體，內建核心顯示卡,支援高清三聯屏不相容FM1介面

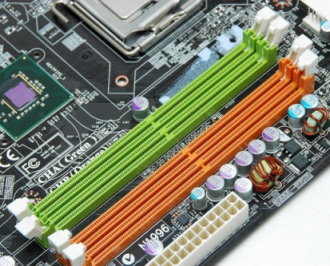

(2)記憶體插槽
主機板所支援的記憶體類型，如DDR,DDR2,DDR3，以及是否支援雙通道技術。
(3)南橋
南橋主要處理主機板上較慢速周邊裝置(MB/s)，如PCI設備、音效處理、鍵盤、滑鼠、印表機、IDE/SATA硬碟與USB裝置，所以由南橋晶片可了解慢速周邊裝置的規格，如
1.USB介面規格與數量
2.網路功能規格
3.音效功能規格
4.電視卡、PCI或無線網卡擴充槽規格與數量
5.IDE/SATA規格與數量
(4)北橋
北橋主要處理主機板上高速周邊裝置的資訊溝通(GB/s)，如CPU、記憶體與顯示卡，所以由北橋晶片可了解主機板CPU、記憶體與顯示卡規格，如
1.支援的CPU類型，與其CPU時脈(FSB or HT時脈)
2.支援的記憶體類型與時脈，與記憶體可擴充的最大容量
3.有無內建顯卡及其規格，與顯示卡介面規格
主機板擴充插槽
除了常用的必須插槽之外，主機板亦提拱額外的擴充插槽，讓使用者可根據自己的需求擴充所需要的外部元件，而主機板上的晶片組會決定插槽的類型與數量，常見的擴充插槽如下：
●ISA - 8/16-bit：舊制式擴充功能插槽，現較少使用，16-bit版相容於8-bit版。
●MCA - 32-bit：微通道，IBM特有技術，僅用於IBM PS/2系列個人電腦上。
●EISA - 32-bit：COMPAQ提出，相容8-bit ISA與16-bit ISA。
●Local Bus - 32-bit：初期無標準，各晶片組業者自訂自用，如OPTi、SiS皆有自訂版本。
●VLB - 32-bit：VESA訂立的Local Bus，是業者紊亂各自訂立Local Bus後的收斂標準。
●PCI - 32/64-bit：取代Local Bus、VLB，且較常使用，可接電視卡、聲效卡。
●PCI-X - 64-bit：工作站、伺服器使用
●AGP - 32-bit：外接或升級顯示卡，另有供電強化的AGP-Pro 64-bit版，但AGP雖有制訂的規格標準，卻從未真正實現過。
●PCI-Express ：串列傳輸，1-bit~16-bit皆可，簡稱PCI-E或PCIe，與ISA、PCI等相同，皆為通用型擴充槽，即不限定連接擴充用途。
●AMR：Intel提出，用來連接軟體音效卡、軟體數據機(調變解調器)。
●ACR：AMD提出，功用同AMR，期望取代AMR。
●CNR：Intel再提出，功用同AMR，期望取代AMR。
主機板可選外部介面
●IDE 控制器：連接硬碟、光碟機與軟碟機
●SATA 控制器：連接硬碟與光碟機
●SATA 2控制器：SATA第二代，連接硬碟和光碟機，但速度比SATA快一倍
●E-SATA控制器：連接E-SATA介面的外接硬碟
●PS/2介面：連接鍵盤與滑鼠之用
●USB 介面：連接所有USB介面的裝置
●火線介面：連接專業的數位攝錄機
●藍芽：無線連接硬體或企業網路
●網卡介面：連接上網或企業網路
●音效卡介面：通常有三個，代表喇叭、麥克風與線路輸入
●顯示卡介面：D-Sub、DVI與HDMI
●SCSI：連接高階硬碟，伺服器用
●SAS：連接高階硬碟，伺服器用，價值較SCSI低，而且向下相容SATA介面硬碟
●Fibre Channel：連接比SCSI、SAS更高階硬碟，價值較貴是伺服器的頂級配備
●RS232介面：連接舊式滑鼠、手寫板或其他工業電腦裝置
主機板規格
不同主機板規格有不同功用、大小以及周邊硬體元件的支援度差異，如鍵盤與滑鼠是採用串列埠(COM Port)或PS/2(Personal System 2)介面，電源供應器連接頭與其電源管理功能是否支援，電腦機殼亦要配合所選的主機板大小。一般常見的主機板規格如下：
●XT(8.5 × 11"或216 × 279 mm)
●AT(12 × 11"–13"或305 × 279–330 mm)
●Baby-AT(8.5" × 10"–13"或216 mm × 254-330 mm)
●ATX(Intel 1996; 12" × 9.6"或305 mm × 244 mm)
●EATX(12" × 13"或305mm × 330 mm)
●Mini-ATX(11.2" × 8.2"或284 mm × 208 mm)
●MicroATX(1996; 9.6" × 9.6"或244 mm × 244 mm)- 擴充插槽比ATX少
●LPX(9" × 11"–13"或229 mm × 279–330 mm)
●picoBTX：主機板最長203.20毫米，最多一個擴充卡插槽。
●microBTX：主機板最長264.16毫米，最多四個擴充卡插槽。
●BTX：主機板最長325.12毫米，最多七個擴充卡插槽。
●DTX：主機板尺寸為203 mm乘244 mm，最多兩個擴充卡插槽。
結論：
既然主機板是連接各周邊裝置的核心，挑選主機板最重要的考慮是其是否完全支援所選擇的周邊裝置，較重要的考量為
1.CPU：主機板要搭配CPU的針腳數量與FSB時脈
2.記憶體：記憶體要選擇與主機板記憶體時脈與類型相符合
3.顯示卡：其顯示卡插槽是否支援該顯示卡
4.SATA 3與USB3.0：如果有選購固態硬碟，主機板一定要支援SATA 3與USB3.0，否則發揮不出固態硬碟應有的速度
